臺安工控產品在切紙機上的應用

一、引言

切紙機械是印刷和包裝行業常用的設備之一。切紙機完成的基本動作是把待裁切的材料送到指定位置,然后進行裁切。其控制的核心是一個單軸定位控制。目前國內進行切紙設備進給定位系統主要有兩種方式,一是利用PLC結合變頻器實現,一是利用PLC結合伺服系統實現,從效率上來說伺服相對變頻器要高很多。這次我們結合客戶設備的特點提出了一套方案,文本(OP10+PLCTP03-20HT+伺服(JSDE-20A)進行裁切參數設定和完成一些手動動作。

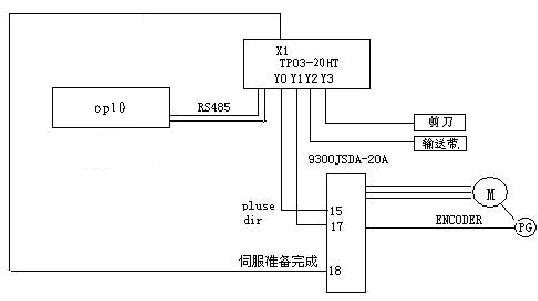

二、切紙機原理與系統圖


1.  定位滑塊由伺服控制,用來定紙的長度。

2.  由輸送機將紙輸送到位。

3.  紙長度定位完成,滑塊后移(避免剪切時,損傷滑塊),剪刀下切。

整個系統由文本OP10、臺安TP03-20HT-A9300JSDAJSDA-20A+JSMA-SC04ABK)伺服組成,做上述動作控制。

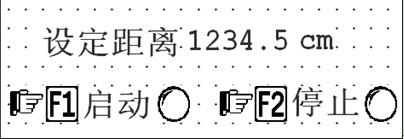

OP10畫面:

伺服參數與接線

Cn001=2,   (控制模式)

Cn002=0011,servo on 與驅動禁止)

Cn025=10, (慣量比)

Cn026=5,   (剛性等級)

Cn030=1221, (電機對應參數)

Pn301=0,  (脈沖形式)

Pn302=8192, (齒輪比分子)

Pn306=2500, (齒輪比分母)

Qn401=80,  (速度回路增益)

Qn402=50,  (速度回路積分時間)

Qn405=80  (位置回路增益)

        PLC               驅動器

        1                  1 servo_on

        2                  15 pluse

        3                  17 sign

        4                  18 Ready

        5                  49  SG

驅動器414547短接。

三、結束語

整套臺安OP10+PLC+伺服的自動切紙機控制系統,投入生產實踐使用后應用效果表明,
該方案裁切精度高,性能價格比高,可滿足用戶要求,操作使用方便。
