1.功能簡介

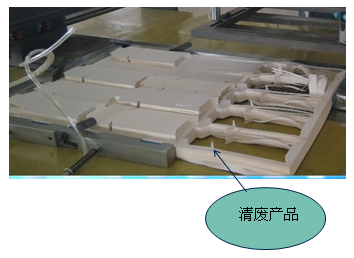

模切清廢機是印后包裝加工成型的重要設備，主要用于紙品包裝工業中的商標、紙盒、賀卡等經模切工序后的廢棄材料清廢工作。相比傳統人力清廢具有效率高、廢品率低、提高后道工序效率的特點。
2.工作原理
1.采取機械頂針排廢方式。模架下壓固定住材料，然后通過油缸將頂針頂出，沖出成品，功率較大，對材料較厚的產品有很好的清廢效果。
2.成品沖出后，人工將成品取出，載物臺移動到下一工件處，繼續上述步驟。載物臺通過X、Y軸伺服驅動，移動迅速、定位準確。
3.整盤材料清廢完成后，系統自動回遠點，上盤完成后按啟動繼續動作。
4.此清廢機具有兩種工作模式，標準模式及異形模式。標準模式行列排序規則，異形模式排列不規則。X、Y軸通過設定各物料相對距離移動。
3.系統組成：
所用產品
HMI： AH700ELK *1
PLC： AP-240BT-A *1
SERVO： JSDEP-15A *2
4.程序設計：

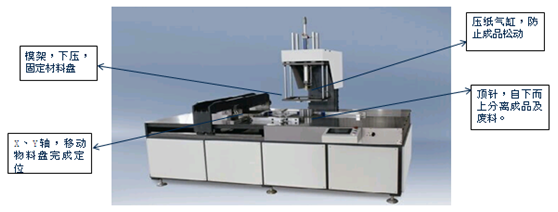

1.機械部分由模架、頂針，壓紙氣缸、載物臺組成。模架固定清廢材料，以方便頂針頂出，壓制氣缸在成品頂住后抵住成品防止頂飛，載物臺承載并移動物料盤完成清廢動作。
2.觸摸屏：通過觸摸屏設置X、Y軸移動速度；橫縱軸個數、間距；異形模式各工件相對位置等。并實現分期付款功能。
3.X、Y軸伺服驅動載物臺移動，根據不同客戶操作習慣、設置多起點模式，客戶可根據需求選擇工作起點。
5.應用優勢
A：AH系列觸摸屏具有配方編輯功能，方便客戶設置多種異形模式并調用。
B：通過編寫AH系列觸摸屏腳本程序，使設備使用達到一定期限后系統某一動作發生異常，同時觸摸屏畫面發生變化并顯示設備故障，設備商經過設定可恢復系統運作，達到分期付款效果。
C：系統急?；謴秃蟀磫涌衫^續急停時之動作，無需回原點，提高設備運作效率，方便工作人員操作。
